UF2: Inyección de tinta

• Deposita diminutas gotas de tinta sobre el soporte
• Usos: Domésticos, oficinas, CMYK, grandes formatos, prueba digitales, pruebas de imagen... etc
• Velocidad de impresión lenta, coste elevado, corta tiradas.
• En todo los casos, las gotas se cargan electricamente y son dirigidas hacia un campo eléctrico que las direccióna en la ubicación correcta en el soporte.
• Mas resolución. Menos velocidad de impresión.
• No trama tradicional. Varia la cantidad de tinta, major o menor grosor de cada gota (Semblant FM)
• 1ER Metodo

                  -Flujo continuo de gotas de tinta sobre el soporte.
                  -Las zonas de contragrafismo se interpone un campo electromagnético que se desvia las
                   gostas hacia el deposito.
                  -Gotas mas pequeñenas (10 micras). Mes resolución (Hasta 9600dpi )

• 2ND Metodo (DOD)

                   -Deposita gotas de tinta solo en la zona de contragrafismo.

Direccion de Fibra

La dirección de las fibras es importante porque es uno de los factores que determina la resistencia del papel. Ahora bien en la elaboración del papel a mano, artesanal, las fibras no tienen ninguna dirección predeterminada, al sacar el molde del agua cargado de la pasta normalmente se mueve mediante pequeñas sacudidas para que elimine el agua y distribuya uniformemente las fibras, estos pequeños toques son los que dán lugar a que las fibras tomen distintas direcciones y esto es la explicación de porque el papel artesanal es muy resistente. Adquiere máxima resistencia en todas direcciones.

Clasificación de las fibras de  papel:

Las fibras para la fabricación del papel se obtienen de la madera y de otros elementos.

Fibras procedentes de las maderas

• Fibras cortas inferiores a 2 mm. proceden de árboles de madera dura (haya, eucalipto,chopo, abedul entre otros)
• Fibras largas proden de arboles de madera blanda como el abeto o el pino tienen una longitud media de entre 3mm y 5mm.

Fibras que no se obtienen de las maderas. Se obtienen del algodón, Lino, Cáñamo, paja.

cáñamo para producir papel de fumar, la paja de cereales se utilizan para ciertos recipientes como por ejemplo envases para huevos, tubo de papel etc. El papel moneda se fabrica con fibras de lino que tienen una lingitud de entre 6 y 60 mm.

Lo que realmente hace importante a las fibras vegetales es las posibilidad de su reciclaje, de ulteriores usos. Así pues hay otras fibras que se utilizan para fabricar papel que son las fibras recicladas, las recuperadas del papel y de los cartones usados y recuperados.En el reciclaje el papel pierde resistencia, así es que estas fibras recuperadas se mexclan con fibras madereras para fabricar papel de uso normal.

Opacidad / Transparencia del papel

Reconocemos el concepto de opacidad por el nivel de transparencia de un papel. Una opacidad alta es cuando en una impresión no es visible nada por la otra cara nada de la cara anterior. Esta opacidad suele aumentarse durante el proceso de producción del papel usando rellenadores minerales como puede ser el caolín. Contra mayor calidad tiene el papel generalmente mayor opacidad tiene.

Otra forma muy habitual de utilizarla es para describir el grado de transparencia entre diferentes capas electrónicas, generalmente se suelen indicar por porcentajes, al 100% es sin opacidad y el 0% transparente.

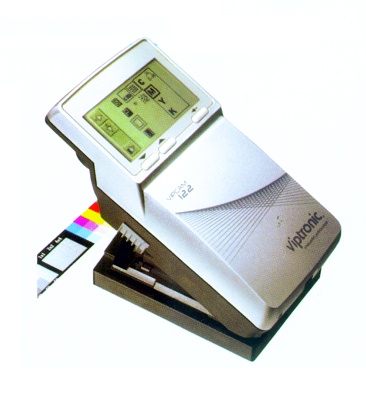

Densitometro mide la transparencia del papel



Micrometro

ESTABILIDAD DIMENSIONAL DEL PAPEL

      La estabilidad dimensional es  la capacidad del papel o del  cartón para conservar sus dimensiones sin cambio, a pesar de las variaciones en su contenido de humedad o a los esfuerzos mecánicos a los que se vea sometido; desde que queda terminado en la máquina de papel, hasta su uso final. Incluso a pesar de los cambios en el contenido de humedad relativa del ambiente y del papel. Las  definiciones a considerar para  el estudio de la estabilidad dimensional son:

Naturaleza hidrofílica.  Esta propiedad consiste en la tendencia de algunos materiales de
absorber el agua, de manera que en cuanto el material específico, en este caso, el papel, está
en contacto con ella, ya sea en estado líquido o como vapor, la absorbe hasta llegar a un
equilibrio con la humedad relativa del ambiente que lo rodea.

Coeficiente de expansión térmica. Es el procentaje de cambio en longitud que se presenta
en un material por cada °C de cambio en temperatura.

Coeficiente de higroexpansividad. Es el porcentaje de cambio  en la longitud que sufre un
material en función del cambio en su contenido de humedad.

El Gramaje del Papel

El Gramaje, es la masa de la unidad de superficie del papel expresada en gramos por metro cuadrado. Esta medida es importante ya que de la misma depende la regulación de la pasta de papel en la máquina, en función del peso en gramos por metro cuadrado que se va a dar al papel. Esta relación es importante porque el comercio de papel se realiza en pesetas por kilogramos. También hay que apuntar que en el ámbito comercial se utiliza otra unidad de peso, la resma, que equivale a 500 hojas.

Calculo Del Gramaje

Flexografia

 Deriva de la tipografía y utiliza planchas fleixbles y tintas fluidas que secan por evaporación. Las formas están hechas de caucho o fotopolímeros, y la imagen se encuentra en relieve al igual que en el sistema tipográfico.

El sistema de impresión flexográfico es directo, esto quiere decir que la plancha flexográfica una vez entintada, transfiere directamente la tinta al soporte, por ello cuando vemos esta plancha observamos que los textos de la imagen se leen al revés para que en el soporte impreso se lean correctamente.

Las planchas tienen un área en alto relieve que imprime directamente sobre el sustrato con una ligera presión denominada "presión al beso". A diferencia de las pesadas planchas metálicas empleadas por la imprenta en sistema offset, las planchas flexograficas son adaptables y desplazables.



Cómo funciona la flexografía

En el siguiente esquema (muy simplificado), podemos ver cómo funciona una rotativa flexográfica:

1. Se prepara la plancha (1) con un material flexible y gomoso; la imagen impresa de forma invertida (en espejo). Las zonas que van a imprimir van en relieve con respecto a las zonas no imprimibles.

2. La plancha se ajusta al cilindro portaforma o portaplancha (2).

3. Se engancha el papel o sustrato (3) al sistema.
4.




   Un cilindro de cerámica o acero (4) (el cilindro anilox), cubierto de miles de huecos en forma de celdillas, recibirá la tinta.

   Una vez en marcha, una cámara cerrada (5) proporciona tinta a un cilindro anilox (4). Una rasqueta (6) extremadamente precisa, elimina el sobrante de tinta del cilindro e impide que la tinta escape de la cámara.


5. Al girar, el cilindro anilox entra a su vez en contacto directo con la plancha, situada en el cilindro portaplancha (2) y le proporciona tinta en las zonas de relieve. Las zonas más bajas quedan secas. El uso del cilindro anilox es esencial para distribuir la tinta de forma uniforme y continuada sobre la plancha.

6. La plancha, ya entintada, sigue girando y entra en suave contacto directo con el sustrato (que puede ser papel, cartón o algún tipo de celofán). El cilindro de impresión (7) sirve para mantener el sustrato en posición.

7. El sustrato recibe la imagen de tinta de la plancha y sale ya impreso

Ese proceso imprime un color. Cada sistema de cilindros/plancha/mojado/entintado es un cuerpo de rotativa capaz de imprimir un color. Para imprimir cuatro colores hacen falta cuatro cuerpos, aunque las variantes y posibilidades son muy numerosas.

El huecograbado o rotograbado

El huecograbado o rotograbado es una tecnica de impresion en la cual las imágenes son transferidas al papel a partir de una superficie cuyas depresiones contienen tinta, a diferencia del grabado tipográfico, en el que la impresión se realiza a partir de una superficie plana cuyas líneas entintadas están en relieve.

Este sistema de impresión tiene aplicaciones específicas, y ha perdido terreno en algunas áreas de aplicación a manos del offset y la flexografia. Usado habitualmente en la impresión de calidad de embalaje flexible (como bolsas de patatas y envoltorios de golosinas) y de edicion (libros y revistas de gran tirada), tiene como particularidad que la forma impresora es una forma en bajo relieve.

Electrografia

La electrografía comprende unas serie de procedimientos de impresión de lo más variado, que en algunos casos ni siquiera emplea formas impresoras –computer to paper–. Estos procedimientos derivan de la denominada Xerografía, en sus orígenes técnica de fotocopiado en blanco y negro que ha evolucionado a fotocopia e impresión directa desde ordenador y en color, utilizando tóner como material manchante.
La forma impresora es un material fotoconductor susceptible de ser cargado eléctricamente, cristales de silicio o material complementario– montados sobre una base de plástico.

JDF

Estándar técnico usado en la industria de la preimpresión, que permite que el flujo de trabajo de una producción impresa pase por dominios de aplicaciones diferentes. Tiene un formato XML, para flujos de trabajo de impresión digital y offset alimentada a hojas, sistemas de alimentación con bobinas, flujos de trabajos de periódicos, y flujo de embalajes y etiquetas. El equipo modifica la orden de trabajo para describir qué se ha hecho antes de enviarlo a la siguiente pieza del equipo.

Unidades tipométricas

Unidades tipométricas

Punto de cícero

Es la unidad de medida que se utiliza para los elementos tipográficos. Su valor en milímetros es 0,376 mm. Generalmente se utiliza para: - Medir el cuerpo de un texto - Medir el interlineado - Medir el espaciado entre párrafos - Para indicar el grosor de un filete - Para indicar pequeños blancos entre texto, columnas de texto, u otras partes de la composición. Cícero Corresponde a 12 puntos  y equivale en milímetros a 4,5126 mm. Generalmente se utiliza para: - Medir la longitud horizontal de las líneas de texto. - Medir la longitud horizontal o vertical de un filete. - Medir la longitud vertical de las columnas de texto, cajas de texto, etc.  Punto de pica y Pica El sistema de medición angloamericano se basa en la pulgada inglesa (corresponde a 25,4 milímetros).  - Un punto de pica equivale a 1/72 pulgadas. - Una pica corresponde a 12 puntos o lo que es lo mismo a 1/6 pulgadas. La mayoría de las aplicaciones informáticas utilizan este sistema de medición, lo cual hay que tener en cuenta.

Tipos de Parrafos

El párrafo es cada una de las divisiones de un texto. Los párrafos suponen un descanso para la vista del lector y contribuyen a dotar de variedad a la página.

Tipos de Parrafos

   Párrafo ordinario, español, normal: lleva sangría en la primera línea y su última línea puede ser corta o llena. Es el más utilizado.



   Párrafo moderno, alemán, en bloque: no lleva sangría en ninguna línea, para saber cuando empieza o termina un párrafo, se suele dejar un espacio entre párrafos equivalente a la mitad de la interlínea.

   Párrafo francés: lleva todas las líneas sangradas a excepción de la primera. Utilizado en diccionarios, índices alfabéticos, bibliografías, cuadros y apartados cuyos componentes lleven algún tipo de numeración.



   En bandera, quebrado: es la composición de líneas desiguales, no justificadas, en la que no se parten palabras, no lleva sangría en la primera línea del párrafo y se aconseja insertar espacio entre párrafos. Puede hacer bandera por la derecha si la parte justificada es la izquierda, bandera a la izquierda si la parte justificada es la derecha y al centro, la bandera es a ambos lados. Se suele utilizar en algunas partes del libro: prólogo, pies de fotos, etc.

   Base de lámpara: composición al centro con líneas de longitud decreciente. Se usa en títulos de cubiertas, portadillas y portadas, títulos centrados, colofones, etc.

   lámpara invertida: es inverso al anterior, las líneas van centradas y su longitud es creciente. Se emplea en títulos.

01Beriguete Adobe Flash

Composición Harold desings

Desintegración Harold desings

Mi Tipometro

Grafismo y Contragrafismos

- Grafismo es todo lo que deja huella impresa, es decir, elementos de la página que están impresos.

- Los contragrafismos incluyen todas las partes blancas de la página, es decir, partes que no están impresas.

El tracking y kerning

Dos conceptes a tenir en compte abans de modificar l'espai entre lletres, són el track i el Kern.

Els tipògrafs s'han USAT el track o tracking per a alterar la densitat visual del text o l'espai global entre un grup seleccionat de caràcters. Aquesta alteració afecta tots els caràcters, com a regla general, com més gran és el cos més atapeït ha de ser el track. El track ajusta el espai que hi ha entre els caràcters, obrint els cossos més petits i tancant els més grans.

El Kern o kerning és l'espai existent entre dos caràcters individuals, per a quan dos d'aquests caràcters es troben massa junts o separats. El Kern és proporcional, ja que és de la mateixa mida en punts que el cos dels caràcters. Si un text és de 10 punts, el Kern mesura 10 punts.
